Что такое компоненты материнской платы и зачем они нужны

Компоненты материнской платы — это физические элементы, размещённые на печатной плате компьютера, которые обеспечивают работу центрального процессора, оперативной памяти, видеокарты, накопителей и других устройств. Материнская плата служит связующим звеном между всеми аппаратными частями компьютера, обеспечивая питание, коммуникацию и управление процессами. Без этих компонентов невозможно функционирование современной компьютерной системы.

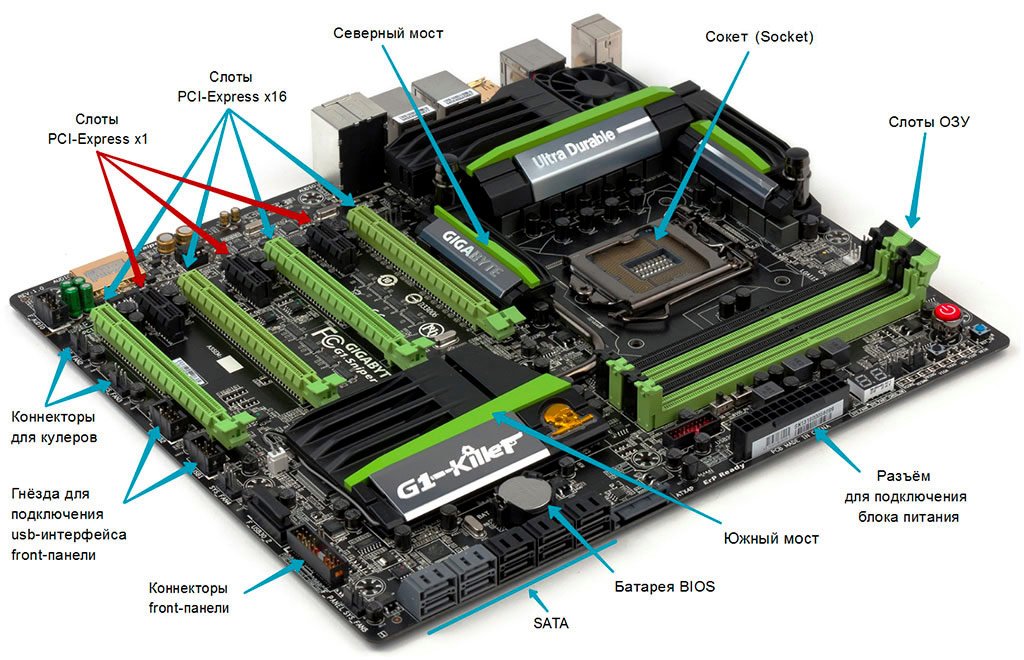

Основные элементы, из которых состоит материнская плата

Современная материнская плата включает в себя множество различных компонентов, каждый из которых выполняет определённую функцию. Общая архитектура платы варьируется в зависимости от форм-фактора (ATX, microATX, mini-ITX и т.д.), но сами элементы, как правило, универсальны.

Центральный процессор и сокет

Сокет — это гнездо, в которое устанавливается центральный процессор (CPU). Он обеспечивает физическое и электрическое соединение с основным вычислительным узлом системы. Различные процессоры используют разные типы сокетов, например: Intel LGA 1700 или AMD AM5. Совместимость процессора с материнской платой определяется именно типом сокета.

Чипсет

Чипсет (набор микросхем) — важнейший элемент, управляющий взаимодействием между CPU, оперативной памятью, графикой и другими контроллерами. Например, чипсеты Intel серии Z или B предлагают различные уровни поддержки разгона, портов и интерфейсов. Чипсет влияет на производительность, функциональность и возможности системы.

Слоты оперативной памяти

Слоты памяти (DIMM) используются для установки модулей оперативной памяти (RAM). Современные платы поддерживают DDR4 или DDR5, в зависимости от поколения. Количество слотов, максимальный объём ОЗУ и поддерживаемая частота памяти зависят от конструкции материнской платы и чипсета.

Слоты расширения

Слоты PCI Express (PCIe) необходимы для установки видеокарт, звуковых карт, сетевых адаптеров и других плат расширения. Наиболее распространённый стандарт — PCIe x16 для установки GPU. Также встречаются PCIe x1 и x4 для менее ресурсоёмких задач.

Накопители: SATA и M.2

Материнские платы обычно имеют разъёмы SATA для подключения жёстких дисков и SSD, а также слоты M.2 для более быстрых NVMe SSD. Статистика показывает, что с 2020 года более 70% новых систем используют SSD M.2 как основной накопитель благодаря их скорости и компактности.

Система питания: VRM и фазы

Модуль регулирования напряжения (VRM) отвечает за стабильную подачу энергии процессору и остальным компонентам. Чем больше фаз питания, тем стабильнее и эффективнее работа. Это особенно важно при разгоне процессора или видеокарты.

Базовые и дополнительные порты

К ним относятся порты USB, Ethernet, HDMI, DisplayPort, аудиоразъёмы и другие интерфейсы ввода/вывода. Они обеспечивают подключение периферийных устройств и коммуникацию с внешним миром. Актуальные модели предлагают поддержку USB 3.2, USB-C, а также сетевые интерфейсы 2.5G и выше.

BIOS и UEFI

Система ввода-вывода (BIOS/UEFI) хранится в энергонезависимой памяти и отвечает за начальную инициализацию компонентов при старте системы. UEFI — современная версия BIOS, поддерживающая графический интерфейс, большие жёсткие диски и более высокий уровень безопасности.

Разъемы питания

Материнская плата подключается к блоку питания через 24-контактный основной разъем и 4/8-контактный процессорный разъем. Эти соединения обеспечивают распределение питания между компонентами.

Вентиляторы и датчики температуры

На более продвинутых моделях имеются разъемы для подключения систем охлаждения (вентиляторов, водоблоков) и датчики температуры. Они помогают оптимизировать тепловой режим и предотвращают перегрев.

Ключевые компоненты системной платы: как они влияют на производительность

Каждый элемент материнской платы влияет на итоговую производительность ПК или ноутбука. Например, от чипсета зависит поддержка современных интерфейсов, от VRM — надежность работы процессора, от слотов PCIe — возможности для расширения. Качество компонентов напрямую связано со стабильностью системы при стрессовой нагрузке или разгоне.

Влияние чипсета на производительность

По данным Intel, различия между чипсетами могут влиять на производительность до 15% в зависимости от набора функций и поддержки периферийных устройств. Например, чипсеты серии Z поддерживают разгон и дополнительную скорость передачи данных, а серия H — более базовый набор функций.

Оперативная память и её размещение

Производительность ОЗУ зависит не только от её характеристик, но и от реализации на самой материнской плате. Некоторые платы поддерживают двухканальный или даже четырёхканальный режим, улучшая пропускную способность на 30-50%.

Разновидности компонентов материнской платы и их особенности

Компоненты материнской платы могут различаться в зависимости от платформы (Intel или AMD), назначения устройства (офисный ПК, геймерская станция, сервер) и целевого рынка (бюджетный, мейнстрим, энтузиастов).

Материалы и слои печатной платы

Качественные материнские платы имеют 6–10 слоев внутренней разводки, что повышает стабильность и снижает электромагнитные помехи. Использование японских конденсаторов и улучшенной пайки продлевает срок службы устройства.

Функции безопасности и защиты

Продвинутые платы включают функции защиты от перегрузок, статического электричества, перегрева VRM и короткого замыкания. Это особенно важно при сборке высокопроизводительных систем со значительным тепловыделением.

Поддержка будущих технологий

Некоторые модели уже предлагают поддержку PCIe 5.0, DDR5, Thunderbolt 4 и Wi-Fi 6E. По оценкам аналитиков IDC, к 2025 году большинство новых ПК будут поддерживать как минимум одну из этих технологий.

Как выбрать материнскую плату на основе её компонентов

При выборе материнской платы важно учитывать совокупность характеристик: тип сокета, поддерживаемый чипсет, количество и тип слотов памяти, наличие необходимых портов и качество исполнения. Например, для игровых систем критически важна поддержка PCIe x16 и мощного VRM-блока.

Сценарии выбора компонентов под задачи

• Офисные ПК: базовый чипсет, минимум слотов, упрощённая конструкция.
• Игровые системы: чипсет Z-серии, усиленное питание CPU, слот PCIe Gen4 x16, многоканальный звук.
• Рабочие станции: поддержка ECC памяти, несколько слотов M.2, системы охлаждения и IPMI (для серверов).

Статистика рынка материнских плат

По данным Statista, в 2023 году около 35% всех продаваемых материнских плат были форм-фактора ATX, на втором месте microATX — 29%, третье занял компактный mini-ITX с долей около 20%. Это говорит о разнообразии потребностей пользователей и соответствующих компонентов.

Заключение: актуальность понимания компонентов материнской платы

Понимание того, из чего состоит материнская плата и какие функции выполняют её элементы, критически важно при выборе и эксплуатации как офисных, так и высокопроизводительных ПК. Компоненты материнской платы напрямую влияют на совместимость, производительность, стабильность работы и возможности модернизации системы. Стремительно развивающиеся технологии требуют использования современных компонентов, таких как PCIe 5.0, DDR5 и поддержки NVMe. Знание их назначения поможет избежать ошибок при сборке и подобрать идеальную платформу под конкретные задачи.
