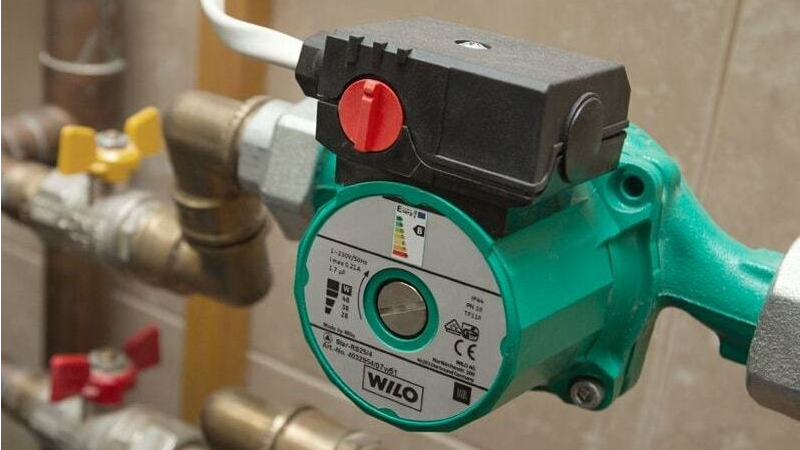

Правильно подобранный насос циркуляционный для отопления должен обеспечить необходимый расход теплоносителя при сопротивлении конкретной системы, а не просто иметь максимальную мощность. Слишком слабый насос не сможет нормально прокачать воду через радиаторы или контуры теплого пола, а чрезмерно производительный способен вызвать шум в трубах и арматуре, увеличить расход электроэнергии и усложнить балансировку.

При выборе имеют значение два основных параметра — расход в м³/ч и напор в метрах водяного столба. После расчета рабочей точки уже можно выбирать монтажную длину, диаметр подключения, тип регулирования, энергопотребление и дополнительные функции.

Какие параметры циркуляционного насоса для отопления действительно важны

Основными характеристиками насоса являются производительность и напор, причем их необходимо рассматривать одновременно по рабочей характеристике конкретной модели.

Производительность показывает, сколько теплоносителя насос способен перемещать за определенное время. Обычно для бытовых моделей ее указывают в кубических метрах в час.

Напор характеризует способность насоса преодолевать гидравлическое сопротивление трубопроводов, фитингов, радиаторных клапанов, коллекторов, теплообменников и других элементов.

Важный нюанс: напор циркуляционного насоса в закрытой системе отопления не выбирают по высоте дома. Если котел находится на первом этаже, а радиаторы — на втором, это не означает, что насосу обязательно требуется напор, равный высоте подъема воды. В заполненном замкнутом контуре поднимающийся и опускающийся столбы теплоносителя практически компенсируют друг друга. Насос прежде всего преодолевает сопротивление движению жидкости. Этот принцип соответствует подходу к подбору циркуляционных насосов, который используют производители насосного оборудования.

Кроме расхода и напора стоит проверить:

• монтажную длину корпуса;
• размер резьбового или фланцевого соединения;
• допустимую температуру теплоносителя;
• максимальное рабочее давление;
• потребляемую электрическую мощность;
• количество режимов или наличие электронного регулирования;
• допустимое положение при монтаже;
• возможность работы с водно-гликолевыми смесями, если используется антифриз.

Подбирать насос только по диаметру труб или площади дома неправильно. Два дома одинаковой площади могут иметь совершенно разное гидравлическое сопротивление из-за длины контуров, диаметра труб и количества регулирующей арматуры.

Как рассчитать производительность циркуляционного насоса

Необходимый расход теплоносителя определяется тепловой мощностью системы и расчетной разницей температур между подачей и обратной линией.

Для воды можно использовать формулу:

Q = P / (1,163 × ΔT)

где:

• Q — расход теплоносителя, м³/ч;
• P — требуемая тепловая мощность, кВт;
• ΔT — разница температур подачи и обратки, °C;
• 1,163 — коэффициент, учитывающий теплоемкость воды.

Например, системе необходимо передать 15 кВт тепловой мощности при разнице температур 20 °C:

Q = 15 / (1,163 × 20) ≈ 0,64 м³/ч.

Если та же мощность должна передаваться при ΔT 10 °C:

Q = 15 / (1,163 × 10) ≈ 1,29 м³/ч.

Из этого следует неочевидный практический вывод: уменьшение температурного перепада требует увеличения расхода теплоносителя. Поэтому низкотемпературная система с небольшим ΔT может предъявлять к насосу более высокие требования по расходу, даже если площадь дома и его теплопотери не изменились.

Тепловая мощность	ΔT 20 °C	ΔT 15 °C	ΔT 10 °C
10 кВт	0,43 м³/ч	0,57 м³/ч	0,86 м³/ч
15 кВт	0,64 м³/ч	0,86 м³/ч	1,29 м³/ч
20 кВт	0,86 м³/ч	1,15 м³/ч	1,72 м³/ч
25 кВт	1,07 м³/ч	1,43 м³/ч	2,15 м³/ч

Расчет актуален для воды. При использовании незамерзающего теплоносителя характеристики жидкости отличаются, поэтому требуемый расход и гидравлическое сопротивление необходимо уточнять с учетом концентрации и температуры смеси.

Как определить необходимый напор циркуляционного насоса

Необходимый напор равен гидравлическому сопротивлению расчетного контура при требуемом расходе теплоносителя.

Сопротивление создают не только трубы. На результат влияют:

• внутренний диаметр и длина трубопровода;
• повороты и тройники;
• термостатические клапаны;
• балансировочная арматура;
• коллекторы;
• теплообменник котла;
• смесительный узел;
• обратные клапаны;
• фильтры;
• контуры водяного теплого пола.

Именно поэтому точный расчет циркуляционного насоса выполняют по гидравлическому сопротивлению наиболее неблагоприятного контура. Профессиональные программы проектирования отдельно рассчитывают сопротивление отдельных ветвей и трубопроводов.

Допустим, расчетная точка системы составляет 1,2 м³/ч при сопротивлении 3,5 м. Нужно найти насос, на характеристике которого точка 1,2 м³/ч и 3,5 м находится внутри нормальной рабочей области.

Максимальный напор на коробке — еще не гарантия подходящего режима. Если указано «6 м», это обычно означает максимальный напор при минимальном или практически отсутствующем расходе. По мере роста подачи доступный напор меняется согласно насосной кривой.

Поэтому сравнивать модели исключительно по цифрам «4 м», «6 м» или «8 м» некорректно. Производители подбирают оборудование именно по сочетанию расхода и напора.

Что означают маркировки 25-40, 25-60 и 25-80

Обозначения типа 25-40 или 25-60 часто позволяют приблизительно определить присоединительный размер и максимальный напор, но точное значение маркировки необходимо проверять в документации производителя.

Для многих распространенных бытовых насосов обозначение можно читать примерно так:

• 25-40 — подключение соответствующего типоразмера и максимальный напор около 4 м;
• 25-60 — максимальный напор порядка 6 м;
• 25-80 — порядка 8 м.

При этом цифра «60» не означает производительность 60 литров в минуту, а «25» нельзя автоматически трактовать как фактический внутренний диаметр трубопровода.

Еще один параметр — монтажная длина. В бытовых системах встречаются, например, насосы с расстоянием между монтажными плоскостями 130 или 180 мм. При замене существующего оборудования это особенно важно: насос с подходящей гидравликой, но другим монтажным размером может потребовать переделки трубопровода.

Какой насос лучше: трехскоростной или электронный

Для современной регулируемой системы отопления обычно практичнее электронный высокоэффективный насос, способный изменять режим работы в зависимости от потребности системы.

Традиционные модели имеют несколько фиксированных скоростей. Они относительно просты: монтажник выбирает одну из ступеней производительности, после чего насос работает в установленном режиме.

Электронные модели способны поддерживать постоянный или переменный перепад давления, а отдельные насосы автоматически адаптируют производительность. Подобные режимы используются в современных высокоэффективных циркуляторах.

Особенно полезна регулировка в системе с радиаторными термостатами. Когда несколько термостатических клапанов закрываются, сопротивление сети меняется. Насос с регулируемой характеристикой может снизить производительность вместо того, чтобы продолжать работать на постоянно высокой скорости.

Для частного дома это дает несколько преимуществ:

1. снижается вероятность шума в клапанах и трубопроводах;
2. уменьшается потребление электроэнергии;
3. насос лучше приспосабливается к изменению количества открытых контуров;
4. упрощается настройка системы после гидравлической балансировки.

Энергопотребление особенно актуально для украинских домов, где отопление может работать от резервного источника питания. Разница между насосом, потребляющим несколько десятков ватт, и старой моделью с существенно большей мощностью непосредственно влияет на время работы системы от аккумулятора и инвертора.

Как выбрать циркуляционный насос для радиаторов и теплого пола

Радиаторное отопление и водяной теплый пол требуют подбора насоса по собственному расчетному расходу и сопротивлению соответствующего контура.

Для простой радиаторной системы небольшого дома часто достаточно одного циркулятора. Но универсальное правило вроде «до 150 м² ставьте 25-40, после 150 м² — 25-60» ненадежно. Площадь здания ничего не говорит о длине труб, диаметрах, количестве радиаторов и сопротивлении арматуры.

Циркуляционный насос для теплого пола заслуживает отдельного расчета. Длинные петли трубы имеют заметное гидравлическое сопротивление, а распределительный коллектор может обслуживать сразу несколько контуров. Расходомеры и предварительно настраиваемые клапаны коллектора используются для гидравлической балансировки потоков между петлями.

Если теплый пол подключен через отдельный смесительный узел, у него нередко имеется собственный насос. В комбинированной системе тогда могут одновременно работать:

• котловой или основной насос;
• насос радиаторного контура;
• насос смесительного узла теплого пола.

Здесь увеличение мощности одного циркулятора не заменяет правильную гидравлическую схему. Несогласованные насосы способны влиять друг на друга, поэтому сложные многоконтурные системы рассчитывают как единое целое.

Типичные ошибки при выборе и установке насоса

Большинство проблем возникает из-за выбора с большим запасом, игнорирования гидравлического сопротивления и неправильной настройки системы после монтажа.

На практике стоит избегать следующих решений:

1. Выбирать насос только по площади дома. Площадь помогает оценить тепловую нагрузку, но не определяет сопротивление трубопроводов.
2. Считать этажность требуемым напором. Для закрытого заполненного контура насос преодолевает прежде всего гидравлическое сопротивление.
3. Покупать максимально мощную модель «с запасом». Избыточный перепад давления может стать причиной шума и нерациональной работы системы.
4. Игнорировать насосную характеристику. Рабочую точку нужно проверять по графику «расход — напор».
5. Не выполнять гидравлическую балансировку. Даже правильно подобранный насос не гарантирует одинаковый прогрев ветвей, если теплоноситель распределяется неправильно. Гидравлическая балансировка считается одним из ключевых способов оптимизации водяной системы отопления.
6. Не учитывать монтажные размеры. Особенно критично при замене старого циркулятора без переделки труб.
7. Устанавливать насос без учета требований производителя. Для распространенных моделей с мокрым ротором особенно важно правильное положение вала двигателя.
8. Не очищать старую систему перед заменой оборудования. Загрязнения и шлам способны ухудшать работу нового насоса; производители также рекомендуют промывать существующую систему при установке нового оборудования.

Как выбрать циркуляционный насос для отопления: алгоритм

Надежный выбор начинается не с марки насоса, а с определения рабочей точки системы — требуемого расхода и напора.

Практический порядок выглядит так:

1. Определите расчетную тепловую мощность отопления.
2. Установите проектный температурный перепад между подачей и обраткой.
3. Рассчитайте необходимый расход теплоносителя.
4. Определите гидравлическое сопротивление наиболее нагруженного контура.
5. Получите рабочую точку в формате «м³/ч + м водяного столба».
6. Сравните ее с насосными характеристиками нескольких моделей.
7. Выбирайте насос так, чтобы рабочая точка находилась в нормальной области его характеристики, а не на самом краю возможностей.
8. Проверьте присоединительный размер и монтажную длину.
9. Уточните температуру, давление и тип используемого теплоносителя.
10. Для системы с термостатическими клапанами или изменяемым расходом рассмотрите электронную модель с автоматическим регулированием.

Циркуляционный насос для отопления должен соответствовать гидравлике системы, а не быть максимально мощным из доступных. Для простого частного дома исходные параметры нередко можно оценить самостоятельно, но при наличии нескольких этажей, тёплого пола, гидрострелки, нескольких коллекторов или отдельных отопительных зон расчёт лучше выполнять по полной гидравлической схеме.

Грамотно выбранный насос для системы отопления частного дома обеспечивает расчётный расход без избыточного перепада давления. Это способствует более равномерному прогреву помещений, уменьшает вероятность появления шума и позволяет автоматике работать в предусмотренных режимах. Сравнить доступное оборудование и ознакомиться с его характеристиками можно на сайте https://sigma.ua/. При выборе конкретной модели следует учитывать производительность, напор, монтажную длину, диаметр подключения, допустимую температуру теплоносителя и возможность регулировки скорости. Также важно предусмотреть небольшой рабочий запас, не допуская при этом чрезмерного увеличения мощности насоса.
